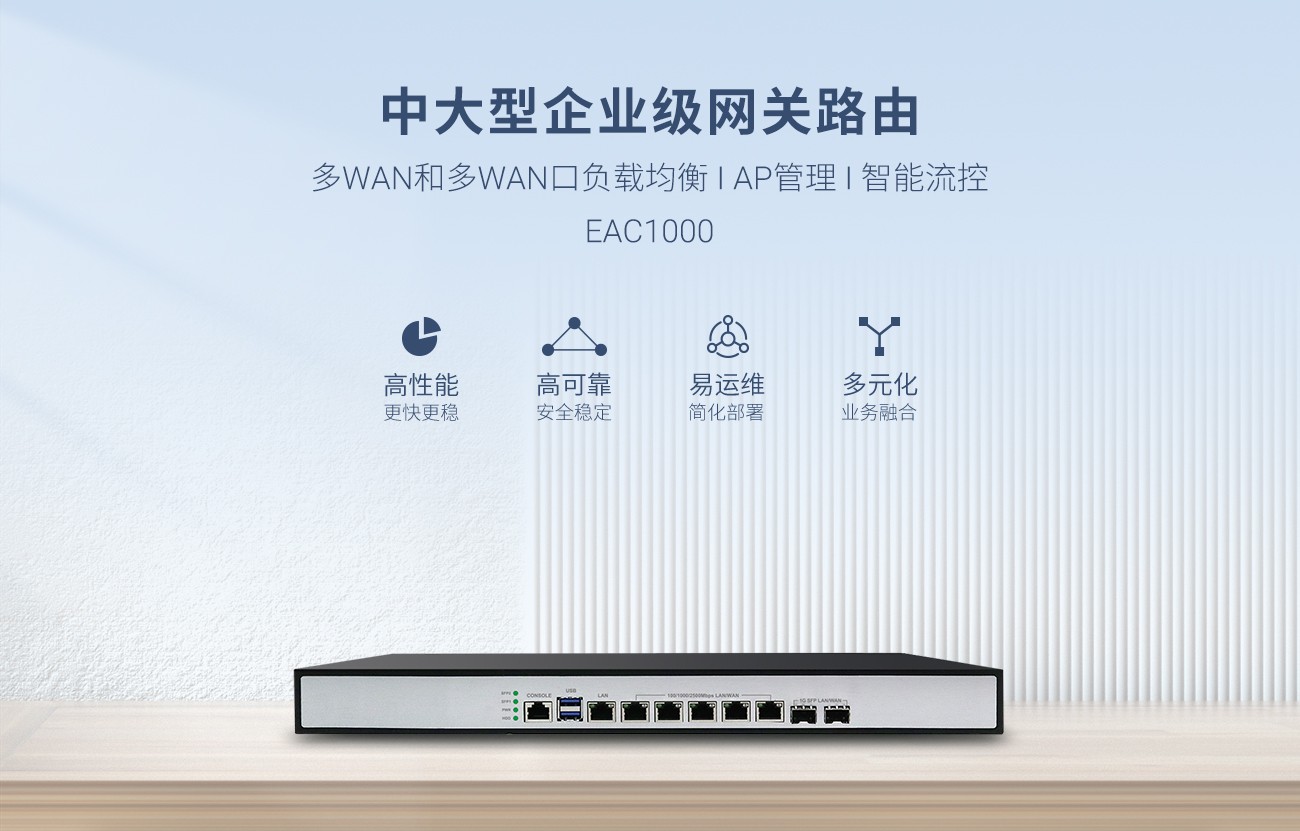

EAC1000是一款基于CAPWAP协议的大中型企业级网关。
产品特性：
产品配置6个2.5Gbps网口

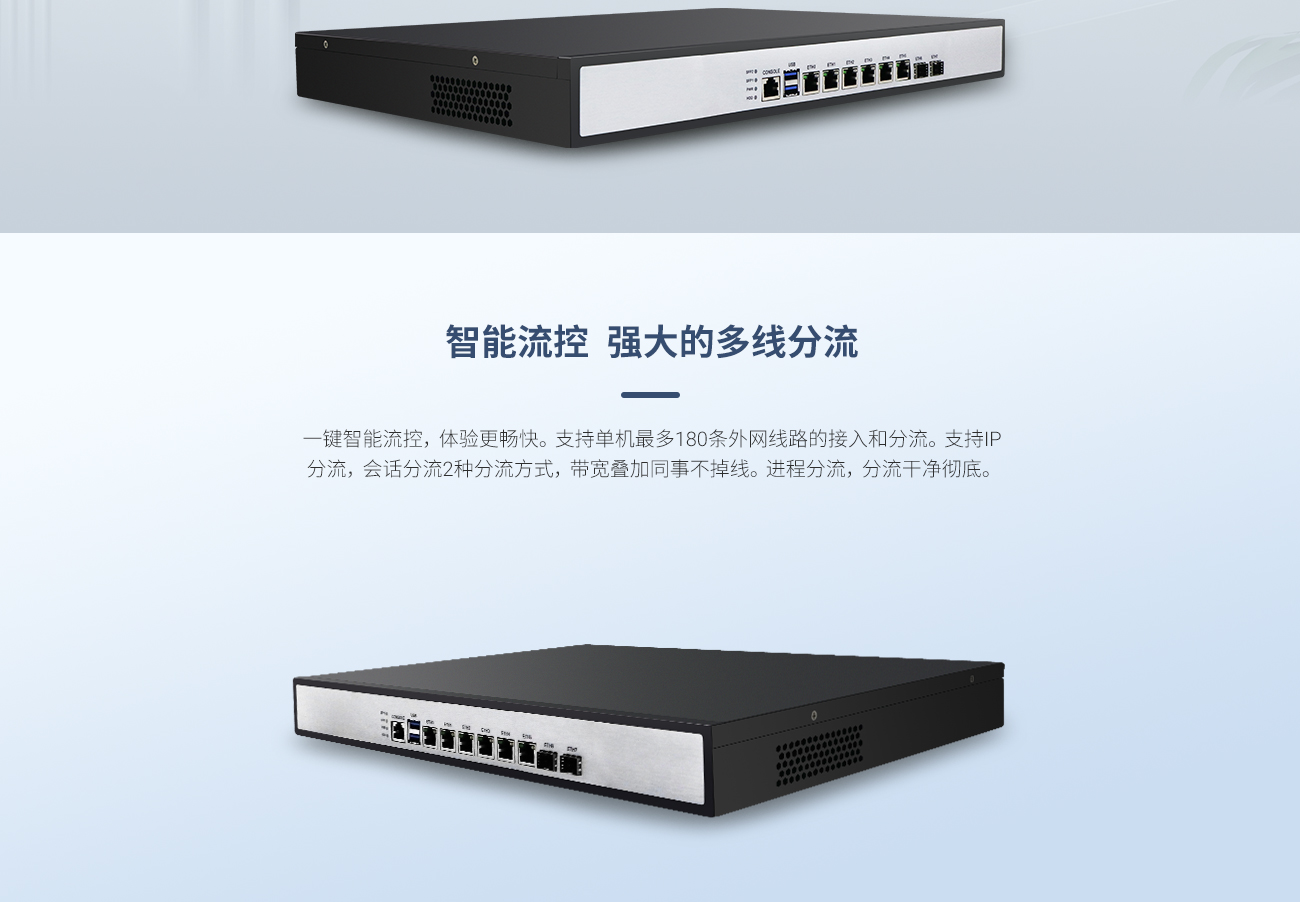

支持智能流控、上网行为管理、网络防火墙、VPN设置
最大允许1024个终端用户接入

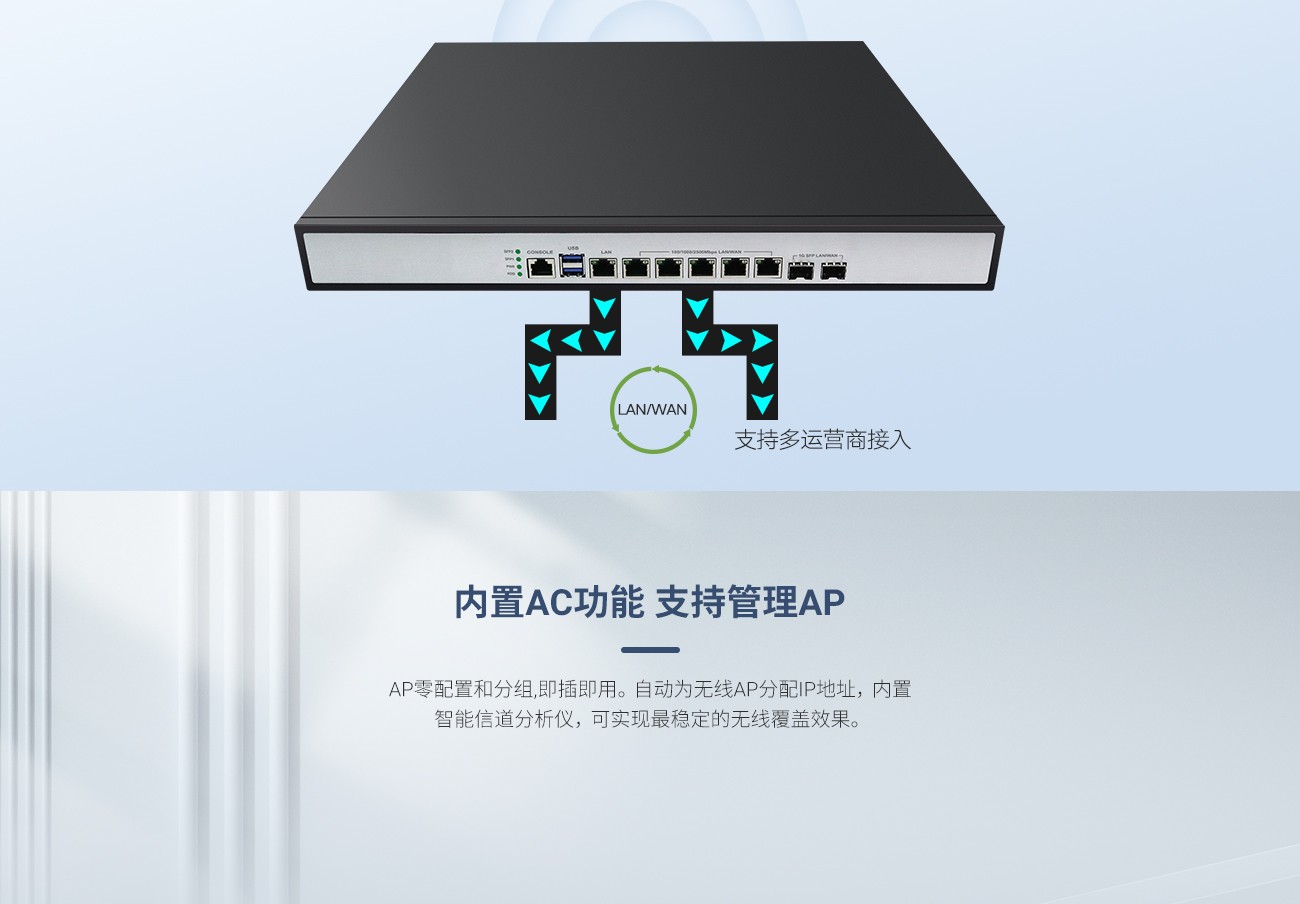

管理和配置1024个瘦AP
EAC1000产品具备高性能、易安装、易维护等特点
EAC1000可作为认证网关接入云平台
平台 | |
产品型态 | 1U上架式 |
处理器 | 英特尔J6413四核处理器,10nm, 1.8GHz, 1.5M Cache |
CPU类型 | 板贴 |
芯片组 | SOC |
BIOS | UEFI BIOS |
系统内存 | |
内存类型 | 一组3200MHz DDR4 SO-DIMM |
内存容量 | 8GB |
存储 | |
接口 | 一个 6Gb/s SATA 接头 |
CF | 一个 CF TypeII 插槽, 默认1G SLC CF卡 |
硬盘 | 可支持一个 2.5" 硬盘支架, 带硬盘防震功能 |
mSATA | 一个mSATA SSD插槽 ( 与CF功能二选一) |
网络 | |
网络接口 | 6 x GbE RJ45接口 |
网络芯片 | Intel 225V 网络控制器 |
网络指示灯 | RJ-45接口Tab缺口在上方, 自带网络指示灯 |
SFP光口接口 | 外置两个自适应 1G SFP接口 |
光口控制器 | 基于Marvell 88E1512 网格控制器 |
光口指标灯 | 绿色LED灯：连接时亮绿灯，网络通讯时绿灯闪烁 |
外置接口 | |
USB | 两个标准USB3.0接口 |
串口 | 一个Console串口, RJ45接口 |
电源开关按键 | 机箱后面板，ATX电源开关 |
指示灯 | 一个四层LED： |
第一层：硬盘指示灯：黄色灯，有数据读写时闪烁 | |
第二层：电源指示灯：绿色，上电LED亮 | |
第三层：绿色, SFP1 第一个光口指示灯 | |
第三层：绿色, SFP2 第二个光口指示灯 | |
内置接口 | |
显示 | 内置一个DB-15 VGA显示器接口, 支持热插拔 |
USB | 内置两个USB2.0 Pin针接口 |
串口 | 内置一个 RS-232 Pin针接口, 支持LCM显示模块扩展 |
看门狗 | 支持1~255 秒可编程软件看门狗, 支持系统复位 |
数字输入输出 | 8路数字输入输出 (4路输入 / 4路输出) |
机箱 | |
机箱外观颜色 | 黑色、砂纹烤漆 |
前面板 | 银色PVC，磨砂 |
尺寸 (长x宽x高) | 294mm x 430mm x 44.5mm |
机箱材质 | 钣金, SGCC材质, 厚度1.2mm |
机箱内表面 | 金属本色，断面进行抗氧化处理 |
机箱固定扣 | 1U上架固定耳片 |
螺丝 | 机盖螺钉采用镀镍螺丝, 内部主板采用双垫片防松螺钉 |
散热 | 主板无风扇散热模组 1 x 系统风扇 |
电源 | |
电源类型 | 内置开放式电源 |
电源功率 | 65W |
电源输入 | AC100V-264V全系列交流电压输入 |
尺寸、使用环境与认证 | |
内箱尺寸 | 535x400x175mm (LxWxH) |
外箱尺寸 | 520x385x150mm (LxWxH) |
产品净重 | 5.5KG |
产品毛重 | 6.5KG |
工作温度 | 0℃~50℃ |
存储温度 | -40℃～70℃ |
工作湿度 | 5% ~ 85% RH 无冷凝 @ 40℃ |
存储湿度 | 5～95% RH，不凝结 |
